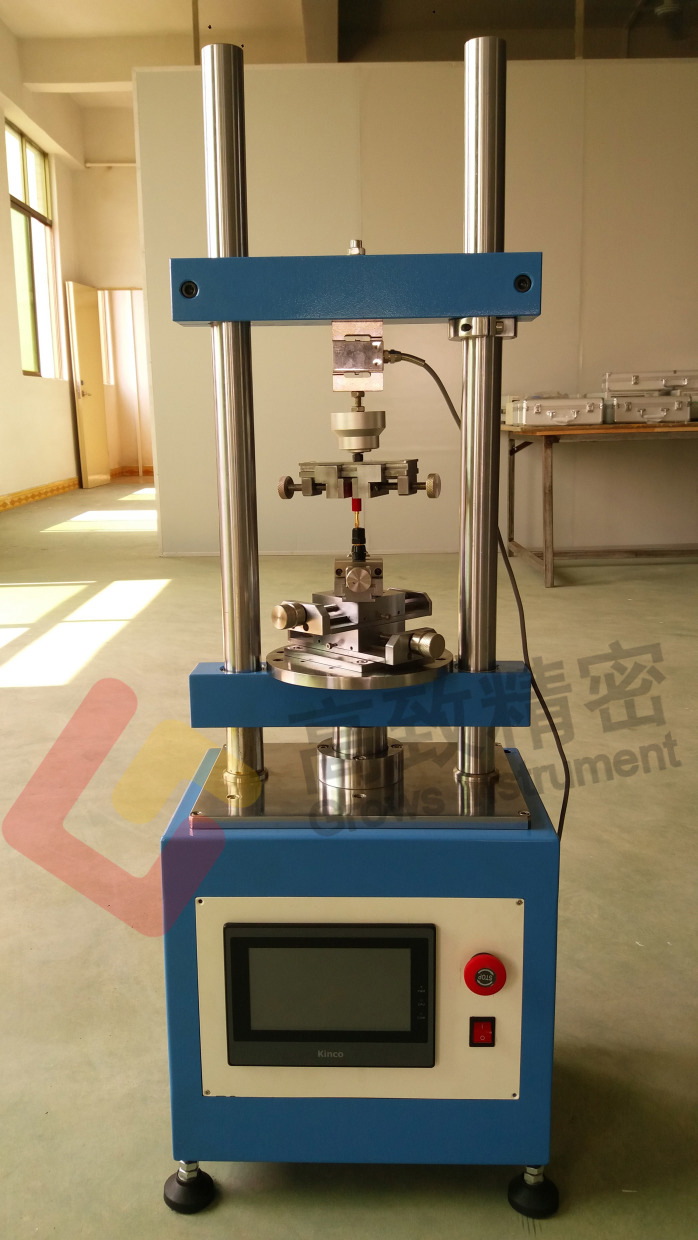

全自动插拔力试验机产品用途:
本机器适用于各种连接器之插入力及拔出力测试 , 带阻抗性能对直流电路来说,一般只要考虑电阻R就行(只有在分析电容器充放电、电感中直流电流变化过程时,才要考虑电容、电感的大小)。
搭配自动求心装置 , 将可得到准确之插拔力试验 , 利用 WINDOWS, 视窗中文画面设定 , 操作简单方便 , 且所有资料皆可储存 ( 试验条件、位移曲线图、寿命曲线图、检查报表……等等 )
全自动插拔力试验机技术参数:
测定Max荷重:50kg
Min分解能:0.01Kg
位移分辨率:0.01mm
Max测定高度:150mm
Min微调距离:0.01mm
测定速度范围: 0.01~150mm/min
X . Y 轴移动范围: 0~70mm
传动机构 :滚珠丝杆
驱动马达:日本多摩川伺服马达
横梁间距:440mm
外观尺寸 :600*280*1180mm
重量 :100kg (机台)
电源: AC 220V
测试项目:
连接器单孔插拔试验
连接器整排插拔试验
连接器插拔寿命试验
连接器单 PIN 与塑胶保持力试验
连接器 NORMAL FORCE 测试
一般压缩,拉伸破坏试验
可同时与接触阻抗部件连线
机器特点:
可打印及储存图形(插拔位移曲线图、寿命曲线图、检查报表)
测试资料储存于硬盘(每一笔资料皆可储存,不限次数)
测试条件皆由计算机画面设定,方便且快速(含插拔行程、速度、暂停时间……等等)
检验报表抬头内容可随时修改
全自动插拔力试验机基本配置:
标准配置
|
配件名称
|
配件名称
|
1.荷重传感器1个
|
2.伺服电机1个
|
3.滚珠丝杆1条
|
4.工控计算机1台
|
5.显示器1个
|
6.鼠标键盘1套
|
7.XY移动平台1个
|
8.多功能测试夹具1套
|
9.自求心装置1个
|
10.带阻抗线
|
11.六角扳手一套
|
12.电源线1条
|
13.连接数据线1条
|
|
