粗糙度测试平台RTA620 可配三丰SJ210 北京时代R200产品用途：
本产品为便携式粗糙度测量仪的主要附件之一，适用于本公司手持式粗糙度仪，为其提 供高精度的测量平台和立柱升降系统，可方便地调整仪器，其效果将大大降低仪器的操作难 度，尤其是在测量高精度零件时，效果会很明显。该产品也适用于使用其他厂家（包括国外 厂家）粗糙度测量仪的用户，但需要定制一个用的连接部件。当然，也不排除其它用途的 特殊用户。对于传感器，借助这套附件才能够进行复杂的调整。
特点： ·立柱升降回程差小
·立柱的升降轻巧灵活
·定位准确可靠
粗糙度测试平台RTA620 可配三丰SJ210 北京时代R200技术参数：
3. 工作原理
操作者通过转动升降手轮带动丝杠螺母系统运动，螺母与滑架连接，滑架与仪器连接， 从而带动仪器沿精密燕尾导轨升降。由于丝杠螺母系统采取了消除间隙的特殊设计，使得 升降回程差调到很小，因此，本系统升降调整精度很高。并采用了定心和推力轴承来提
高旋转的平稳性。
4.操作方法
4.1 操作步骤

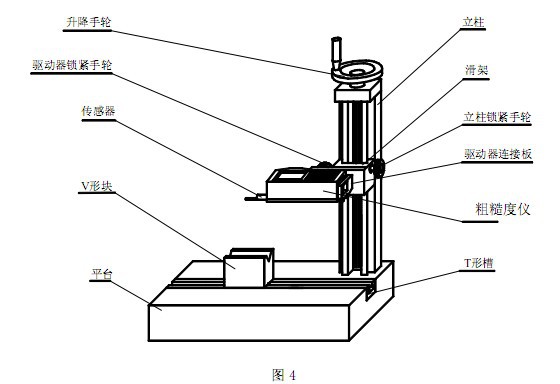

1） 安装 按照粗糙度仪的说明书要求操作，先将传感器装到仪器上（参见图 2），再将平台连接板装到粗糙度仪的主机（参见图 3），然后将仪器按图 4 所示装到立柱的滑架上，锁紧要可靠。
2）调整
将工件放在平台（或 V 型块）上，置于传感器的正下方，然后调整升降手轮，使传感器 接近工件，当传感器即将接近工件时，要放慢传感器的下降速度，当传感器接触工件后， 要仔细观察触针位置，当触针处在零位附近时，即可测量。
轴向测量圆柱形工件时，可将工件放在随机配置的V型块上，该V型块的中心线与传感 器的触针处在同一垂直平面中（出厂时已调好，如图4所示），即传感器接触工件后所测量 是圆柱形工件高点的母线。
提示：1、调整升降手轮前，先松开滑架锁紧手轮；
2、测量高精度零件时，可将立柱锁紧手轮锁紧，使测量稳定。
4.3应用举例---曲面测量

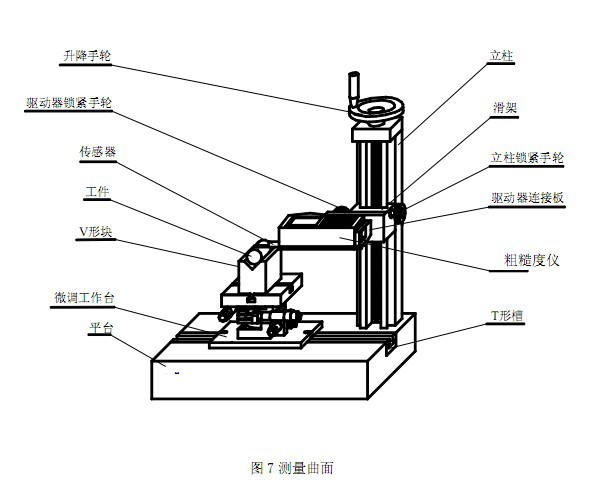

参见图7，使用曲面传感器测量曲面零件时，将传感器放在被测曲面的中部，接触工件后，调整微调工作台并观察触针位置找到高点或低点，根据被测工件的粗糙度范围和所选量程，在此处调整触针至合适的位置，然后，将传感器向前（远离仪器）移动本次测量全行程的一半，开始测量。
提示：1、各锁紧手轮的锁紧要可靠；
2、升降调整时，先松开立柱锁紧手轮；
3、调整触针位置时，原则上是使被测轮廓处在量程的中间区域，可通过观察仪器的轮廓图形来确定；
4、调整时，一般先选择大量程调整，用小量程测量；
5、将传感器向前（远离仪器）移动本次测量全行程的一半是使传感器的测量轨迹与被测曲面的高点或低点呈对称分布。
5. 维护保养
1、要经常清洗和防锈；
2、不要用力侧向搬动滑架；
3、移动时，不要直接搬立柱，应把住平台移动，以防立柱松动，定位错误。
6. 技术参数
1．升降高度：300±1 mm ;
2．回程误差：不大于手轮的1/6圈；
3．测量平台的平面度：00级；
4.测量平台尺寸：400 mm×250 mm×70 mm。
7.配件及明细
