一、 概述
液体声场中的超声波强度(声功率)是超声波系统一个主要的指标。它对清洗机的清洗效果，超声波处理机的工作效率有直接的影响。声强测量仪能快速简便地测量声场强度，并直观地给出声功率数值。
二、 主要特点
1.实现一键式自动测量，数据精准，自动显示声强值及波形；
2.数字式显示简单明了，实时显示声强值及频率；
3.数据自动存储于 TF 卡中，方便数据分析；
4.实时电量检测，及时提醒用户，并具备节电模式，延长工作时间；
5.5寸彩色大显示屏，数据监测更清晰（272×480 带 LED 背光）；
6.内置 3400mAh 锂电池组，外配充电器；
7.自动关机时间可设，当所测数据为 0 时，会自动进入关机***，如果关机***设置为 0，则自动关 机功能取消；
8.背光时间可设，当仪表无操作时，会自动进入背光***，如果背光***设置为 0，则背光功能取消；
9.仪表在未充电状态，电池显示绿色，接上充电器，电池显示黄色，充电充满后，电池显示绿色；
三、 功能参数
|
仪表型号
|
GZ-NCB300B
|
|
测量量程(w/cm2)
|
0-25.4(w/cm2)
|
|
分辨率(w/cm2)
|
0.1
|
|
频率范围(KHz)
|
10.0-100.0
|
|
数据显示
|
瞬时声强，MAX声强值，瞬时频率 声强曲线，频率曲线
|
|
存储数据
|
TF 卡存储（选配）
|
|
存储时间间隔
|
存储时间间隔 1s
|
|
单位切换
|
W/cm2 和 W/in2 可切换
|
|
通讯功能
|
RS485 通讯（Modbus-RTU）（选配）
|
|
标定功能
|
有
|
|
自动关机时间设置
|
0-10min
|
|
背光时间
|
0-60s
|
|
流体温度
|
0℃-135℃
|
|
频率显示
|
有
|
|
电量显示
|
有
|
|
时间显示
|
有
|
|
显示方式
|
5 寸 TFT(272*480)
|
|
供电方式
|
3.7V 可充电锂电池
|
|
操作方式
|
物理按键
|
|
探棒材质
|
不锈钢
|
|
探头长度（可定制）
|
52cm
|
|
上位机软件
|
有（选配）
|
四、 操作说明
|
序号
|
说明
|
序号
|
说明
|
|
1
|
仪表探棒接头
|
5
|
充电接口
|
|
2
|
内存卡插槽
|
6
|
功能键、数字加
|
|
3
|
开关机键
|
7
|
功能键，数字减
|
|
4
|
退出键
|
8
|
通讯接口
|
五、 界面说明
六、 使用须知
1. 确保使用本厂标定探头,使用其他未标定探头会产生测量误差，严重时烧毁仪表。
2. 请勿在高温和潮湿情况下使用仪表。
3. 请勿私自打开机壳操作，机壳内有装精密电子元件。
4. 如若重新安装或更换电池，请注意电池正负极不要插反；
5. 如若长时间不使用仪表，请将仪表内的电池取出，防止电池泄露。
6. 探棒为精密元件，请小心轻放，不能敲打、摔或碰触金属固体。

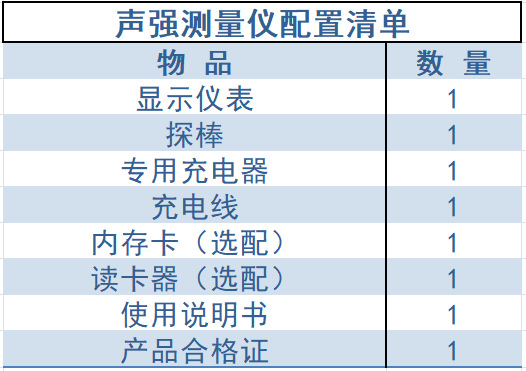

七、 标准配置
