  • 产品名称:便携式磁粉探伤仪

  • 产品型号:CDX-Ⅲ 多用磁粉探伤仪
  • 产品厂商:其它品牌
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
便携式磁粉探伤机CDX-Ⅲ适用于各类锅炉、压力容器、石油化工、冶金、船舶、电力、铁路、桥梁等行业的结构件、焊接件、锻造件、热处理件探伤。 凭借专业的服务,上等的产品,上海高致精密仪器有限公司已经成为提供便携式磁粉探伤仪CDX-Ⅲ使用方法、便携式磁粉探伤仪CDX-Ⅲ标准、便携式磁粉探伤仪CDX-Ⅲ参数等专业销售公司,是目前国内销售探伤仪品种*多规模*大的专业企业之一。
详情介绍:


 undefined
undefined






此价格为CDX-III主机+任意一种探头(A.D.E.O选其一)的价格!!! 请问清楚后再付款哦!!

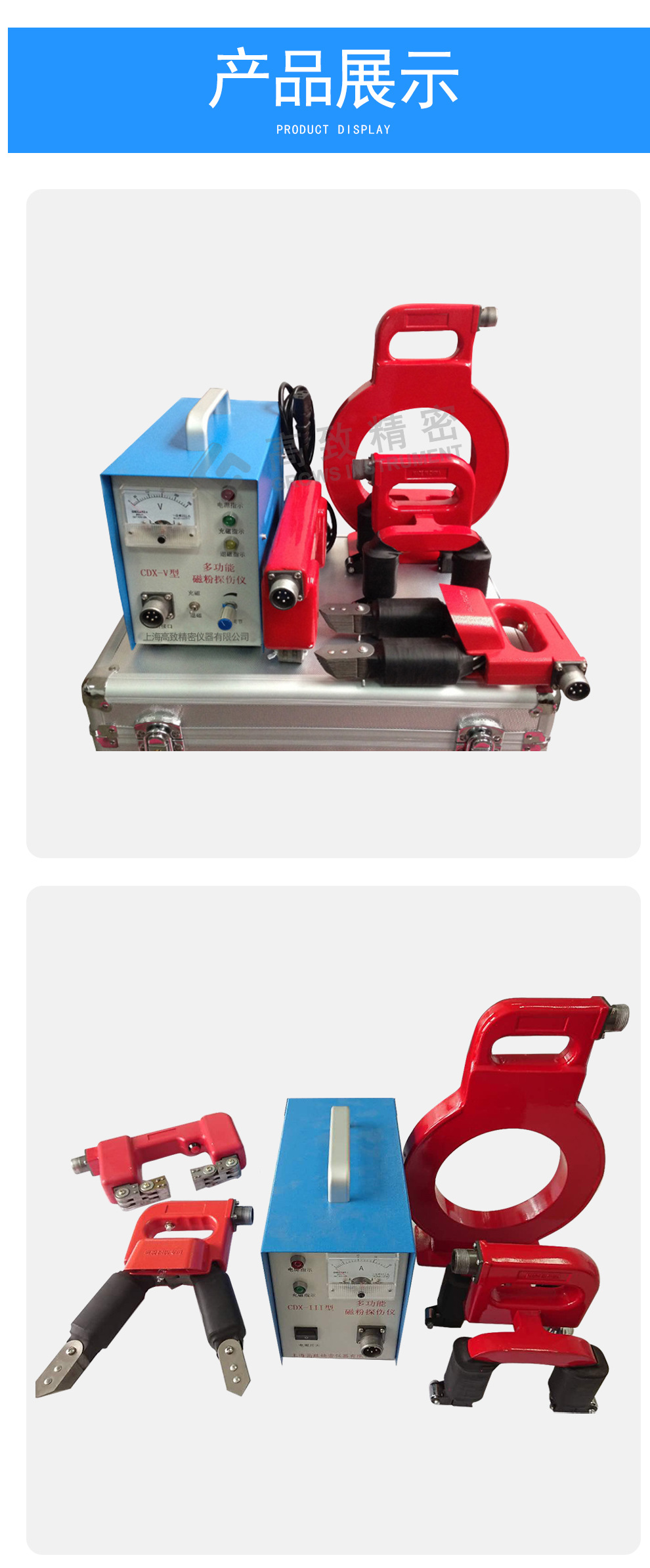

配备铝合金仪器箱,可以放置主机和探头,给仪器较好的保护,便于运输携带!






便携式多用磁粉探伤仪 CDX-III用途:

磁粉探伤仪适用于湿磁粉法检测曲轴、凸轮轴、花键轴等各种中小型零件的表面及近表面因铸造、淬火、加工、疲劳等原因引起的裂纹及细微缺陷,是单件检测,小批抽检,大批量检测的机型。

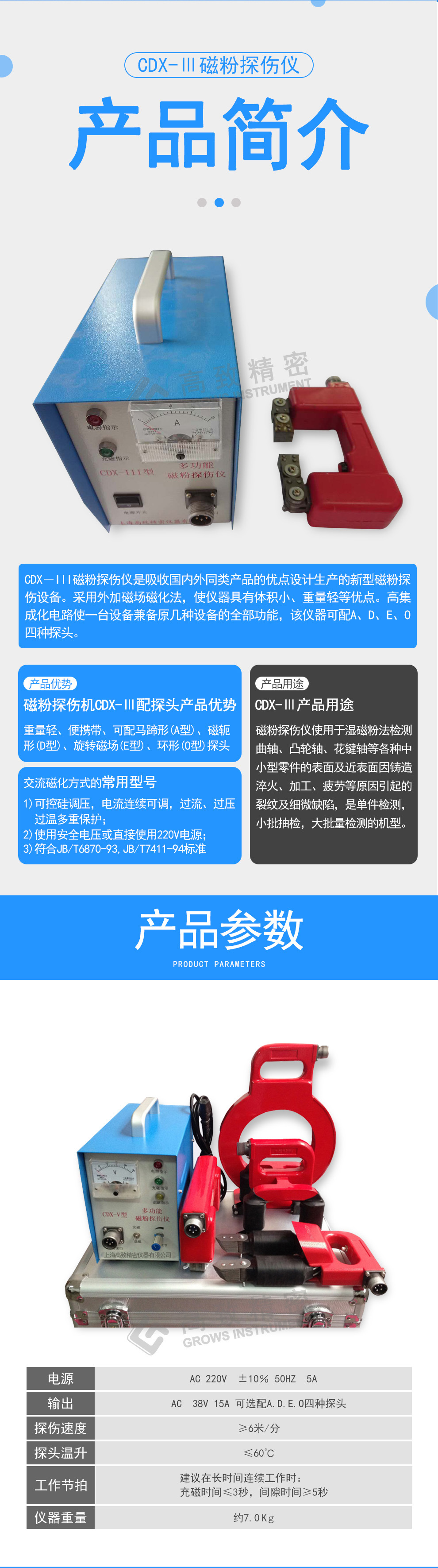

便携式多用磁粉探伤仪 CDX-III参数:






    CDX系列

性能备注


CDX–I

交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\O三种探头,交直流磁化,重量:5.5KG。适用于航天,航空,铁道,汽车,船舶,压力容器,机械,建筑,桥梁等行业 。



CDX–II

交流输入:220V 50Hz 5A;输出:AC 36V 10A/DC 10V 30A(双接口输出);功能选配:A\D\E\O四种探头;交直流磁化,重量:7KG。仪器采用外加磁场化法,体积小、重量轻、方便携带;适用于航天、航空、铁道、汽车、船舶、压力容器、机械、建筑、桥梁等行业。



CDX-III

交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\E\O四种探头
交流磁化,重量:6KG。仪器采用外加磁场化法,体积小、重量轻、方便携带;
高集成化电路多功能通用主机使一台设备兼备原几种设备的功能;适用于航天、航空、铁道、汽车、船舶、压力容器、机械、建筑、桥梁等行业。



CDX–IV

交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\O三种探头,交直流磁化,重量:6.5KG。适用于航天,航空,铁道,汽车,船舶,压力容器,机械,建筑,桥梁等行业。



CDX–V

多功能改进型,可选配A、D、E、O四种探头。输出36V,重量6.5Kg。具有电流调节和退磁功能。可控硅调压,电流连续可调,过流、过压、过温多重保护;适用于航天,航空,铁道,汽车,船舶,压力容器,机械,建筑,桥梁等行业。


CJX–A

交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\O三种探头,
交流磁化,重量:5.0KG。适用于航天,航空,铁道,汽车,船舶,压力容器,机械,建筑,桥梁等行业。


CEX–A

交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\O三种探头,交直流磁化,重量:6.5KG。适用于航天,航空,铁道,汽车,船舶,压力容器,机械,建筑,桥梁等行业。


便携式多用磁粉探伤仪 CDX-III特点以及功能:
重量轻、便携带、可配马蹄形(A型)、磁轭形(D型)、旋转磁场(E型)、环形(O型)探头;
交流磁化方式的常用型号
可控硅调压,电流连续可调,过流、过压、过温多重保护;
使用安全电压或直接使用220V电源;
复合JB/T6870-93,JB/T7411-94标准

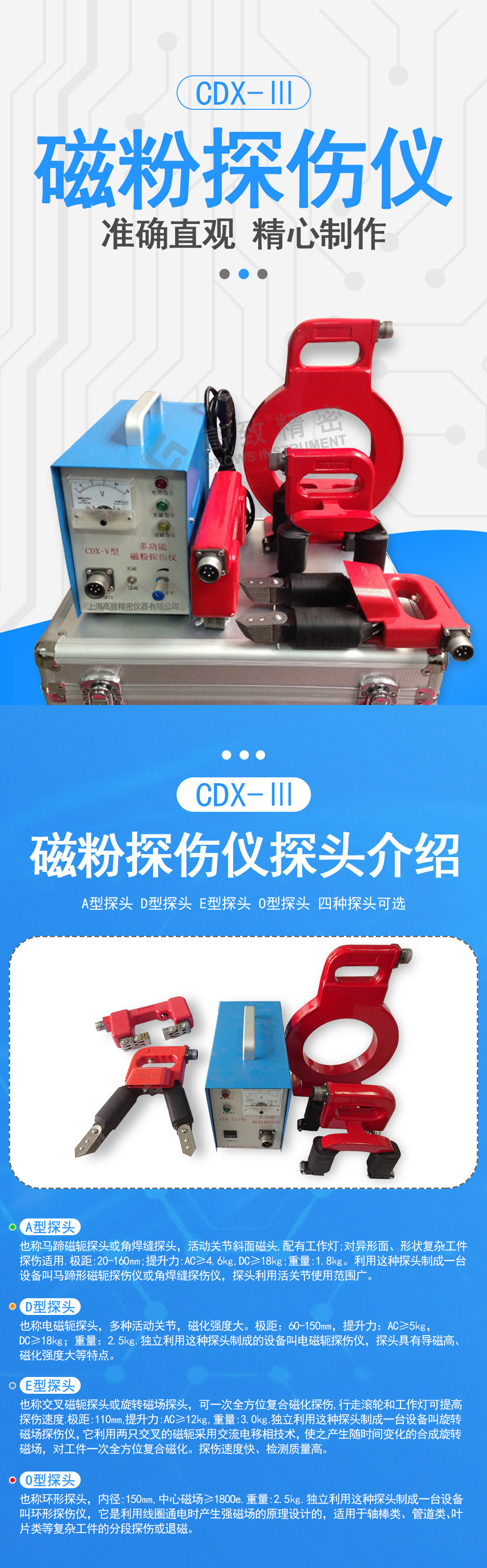

探头介绍:

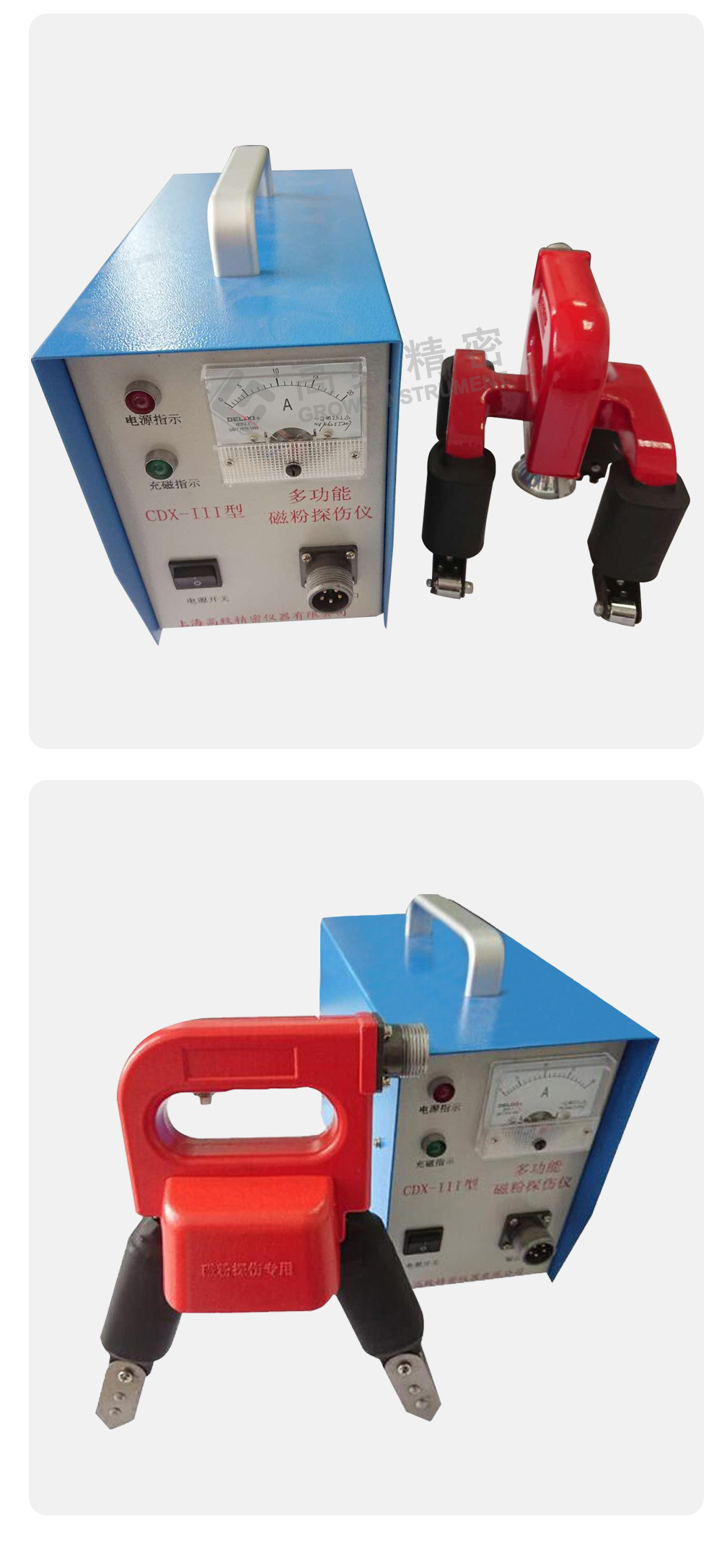

A探头:也称马蹄磁轭探头或角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪,探头利用活关节使用范围广.







D探头:也称电磁轭探头,多种活动关节,磁化强度大。极距:60-220㎜,提升力:AC≥6㎏,DC≥18㎏;重量:2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪,探头具有导磁高、磁化强度大等特点。







E探头:也称交叉磁轭探头或旋转磁场探头,可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度.极距:110㎜,提升力:AC≥12㎏,重量:3.0㎏.独立利用这种探头制成一台设备叫旋转磁场探伤仪,它利用两只交叉的磁轭采用交流电移相技术,使之产随时间变化的合成旋转磁场,对工件一次全方位复合磁化。探伤速度快、检测质量高

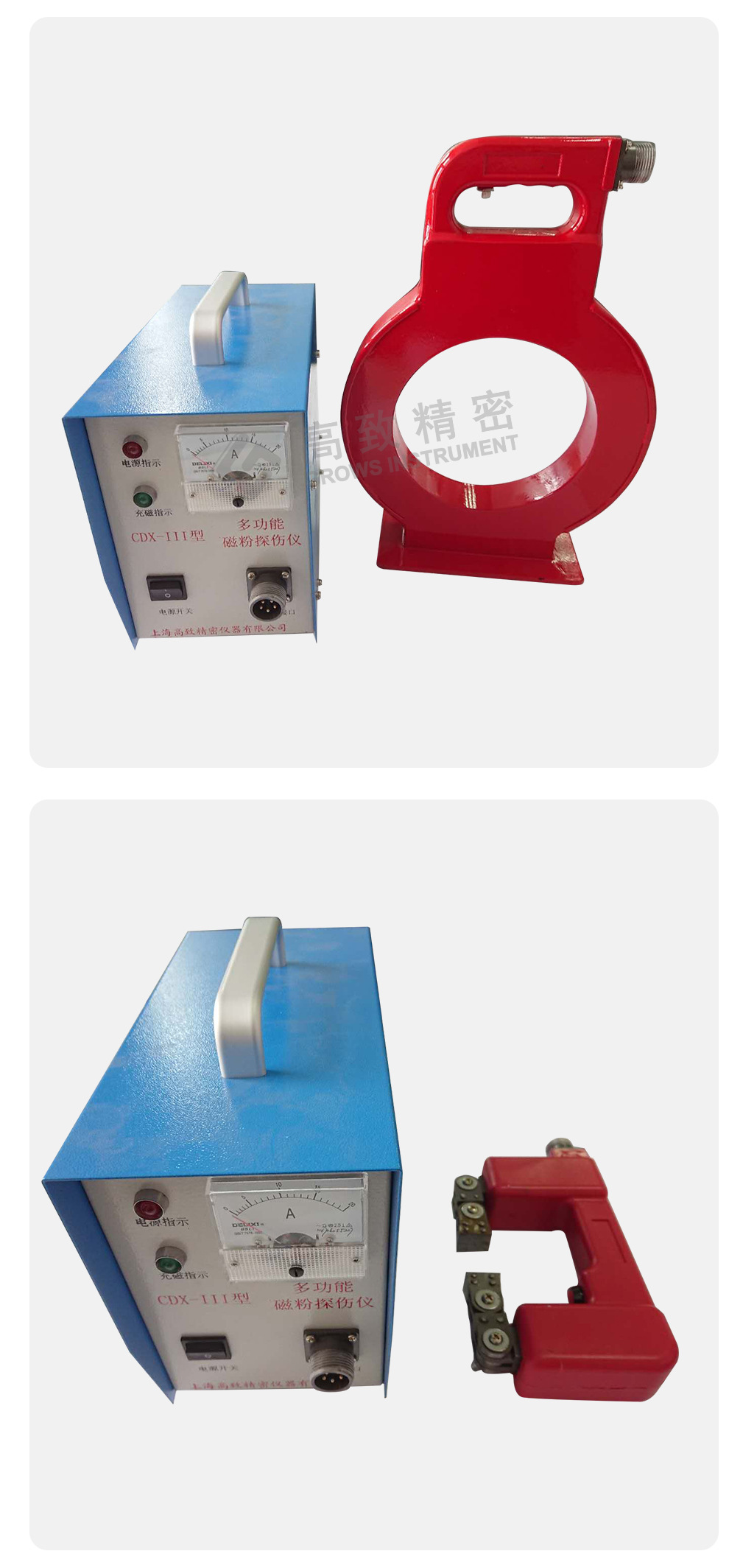

     O探头:也称环形探头,内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪,它是利用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

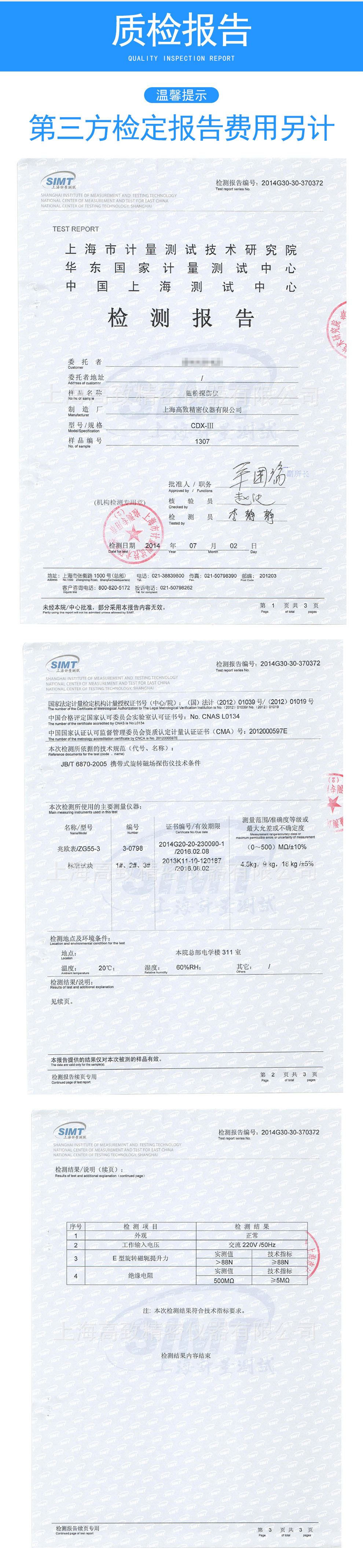

便携式多用磁粉探伤仪 CDX-III资质证书(另外收费):
