  • 产品名称:数显布氏硬度计

  • 产品型号:HBS-3000
  • 产品厂商:上海高致
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
HBS-3000数显布氏硬度计是新开发的,具有国内先进水平的新一代布氏硬度计。上海高致精密仪器有限公司提供HBS-3000数显布氏硬度计使用方法标、HBS-3000数显布氏硬度计参数、HBS-3000数显布氏硬度计计价格等服务。凭借服务,上等的产品,我们已经成为专业销售电动洛氏硬度计的杰出公司。
详情介绍:


undefined


数显布氏硬度计 HBS-3000原理简介:

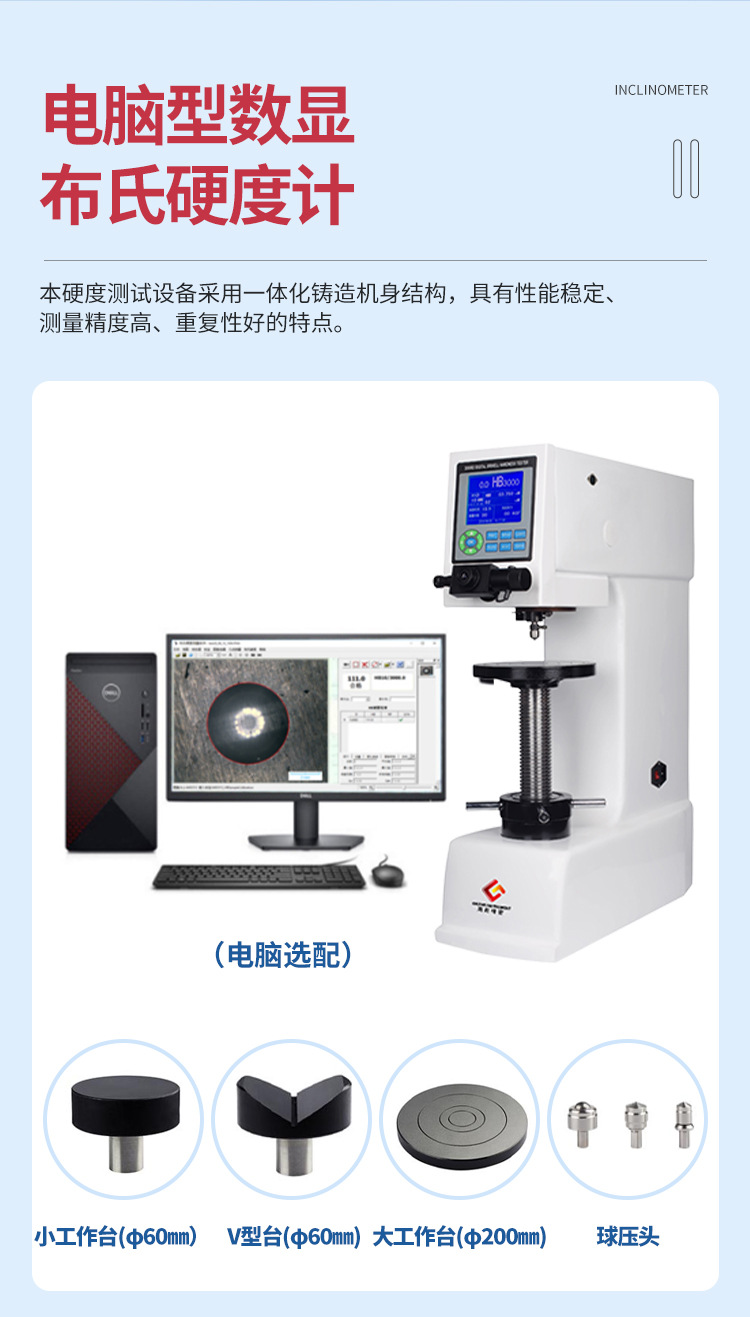

数显布氏硬度计具有良好的可靠性,可操作性和直观性的测试仪器。

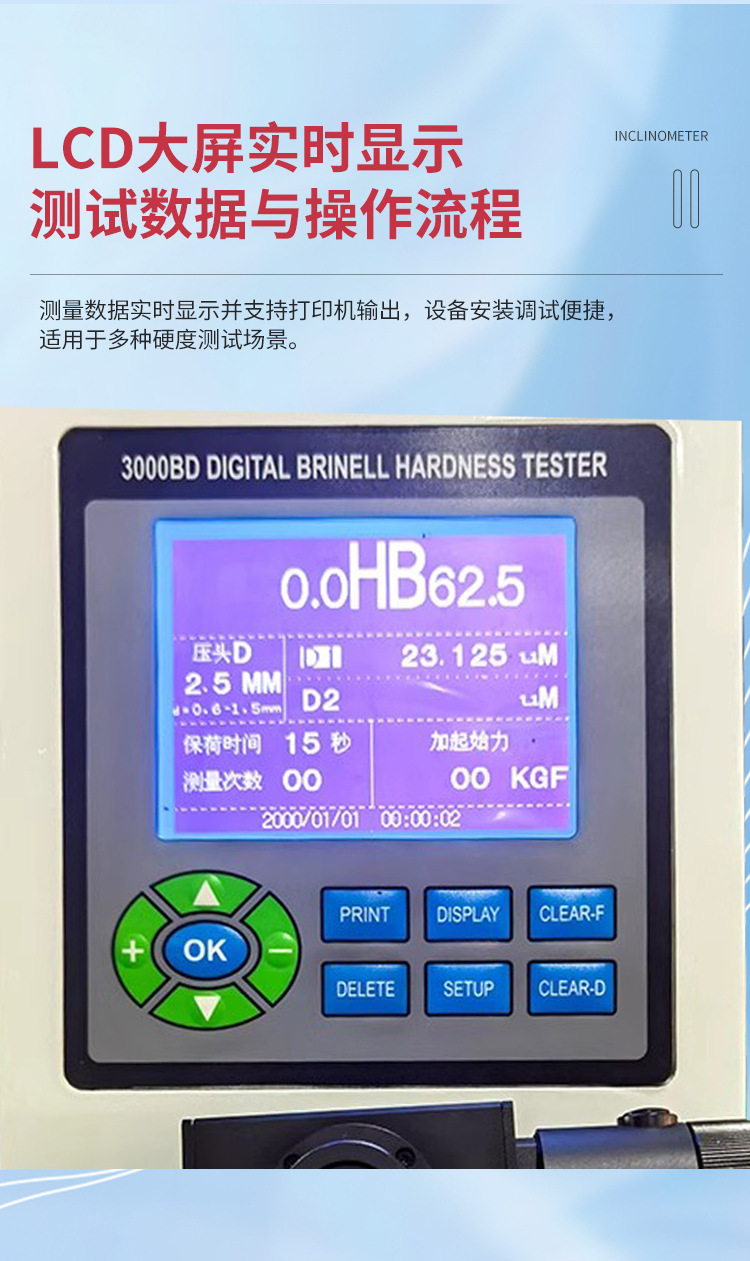

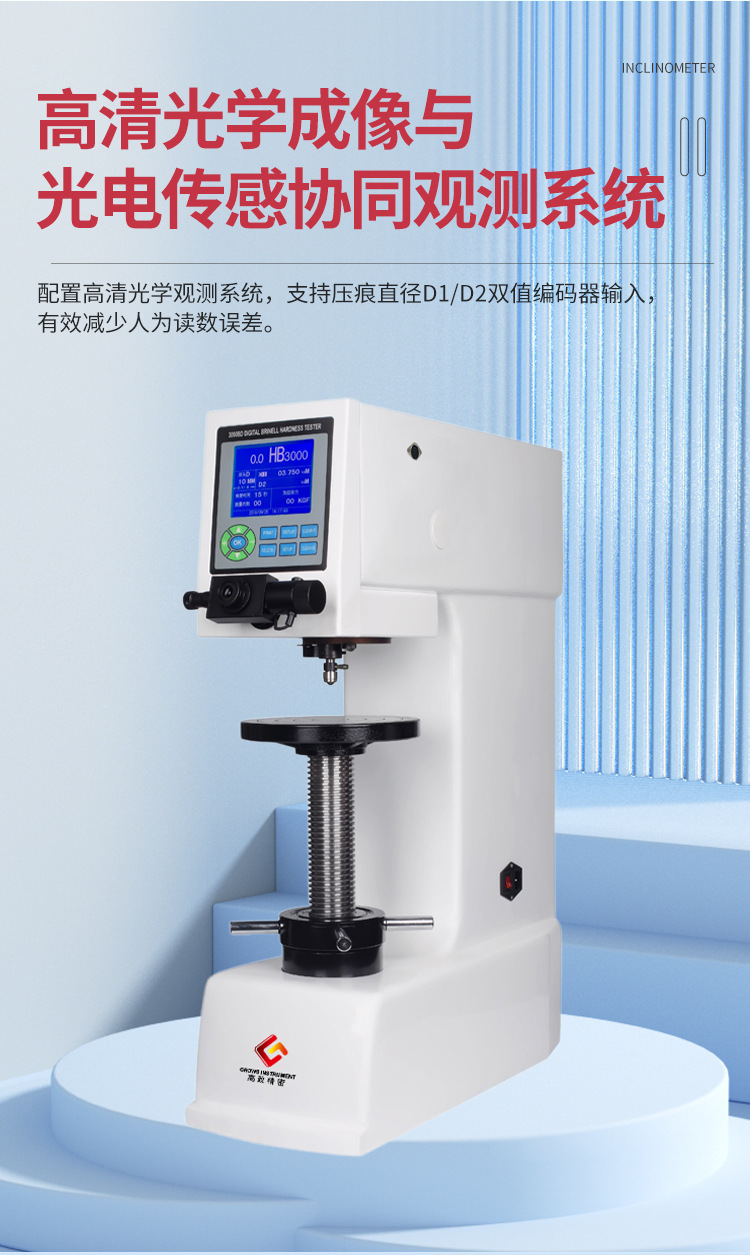

该机采用计算机软件编程,光电传感等技术。通过按键输入,选择测试方法与硬度相互对照、储存等,在LCD大屏幕显示屏上能显示试验方法、试验力,测量压痕长度、硬度值、试验力保持时间、试验力与硬度测量范围、测量次数,并能键入年、月、日期,试验结果和数据处理等,通过打印机输出,RS-232接口与计算机连网。

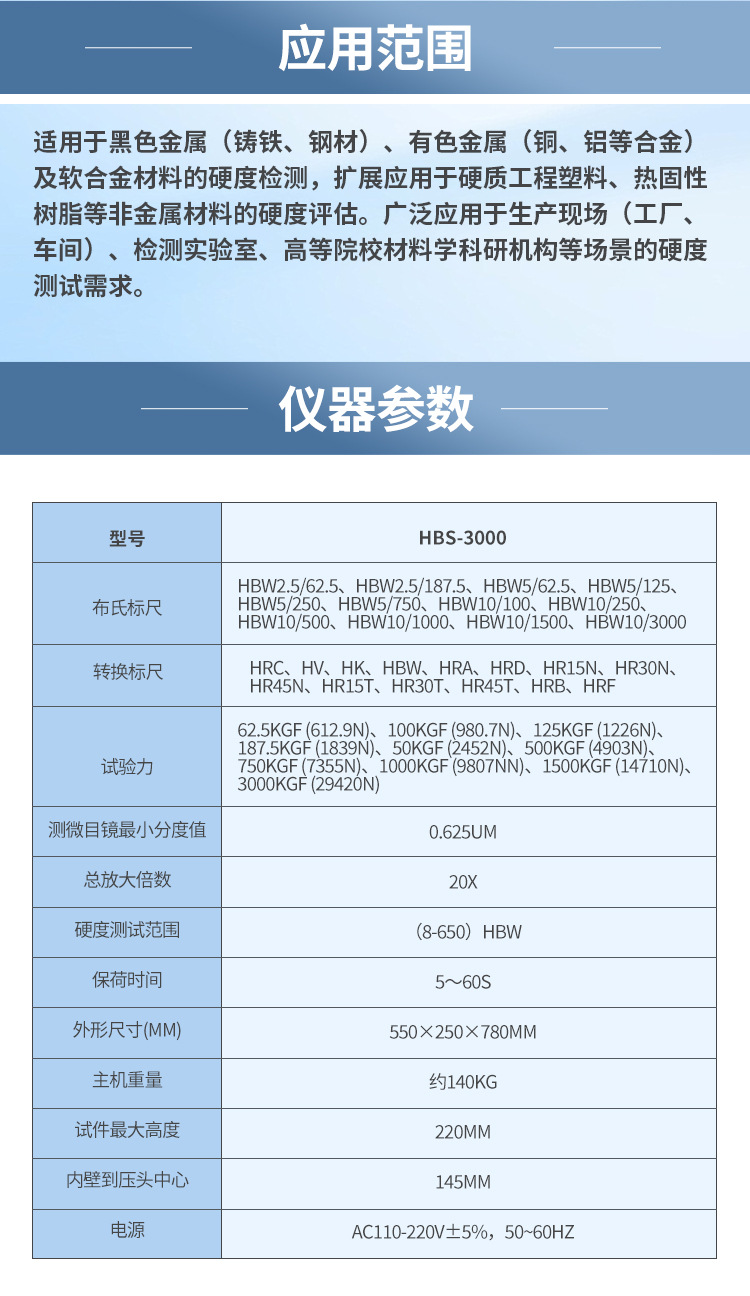

布氏硬度试验主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定,此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。适用于工厂、车间、试验室、大专院校和科研机构。





布氏硬度试验是用一定直径的钢球(D),以规定试验力(F)压入被测试物体的表面(图1),经规定的保持试验力时间后,卸除试验力,用测微目镜测量试件表面的压痕直径(d),计算压痕的球形表面积所承受的平均压力(N/mm2),即布氏硬度值。

undefined


数显布氏硬度计 HBS-3000技术参数:

试验力级数:   62.5kgf (612.5N)        500kgf(4900N)

               100kgf(980N)            750kgf(7350N)

               125kgf(1225N)           1000kgf(9800N)

               187.5kgf(1837.5N)       1500kgf(14700N)

               250kgf(2450N)           3000kgf(29400N)

硬度测试范围:             (8~650)HBW

测微目镜放大倍率:          20倍

测微目镜Min分度值:        0.625um

试样Max高度:              185mm

压头中心至机体Max距离:    135mm

电源电压:                  AC 220V

额定功率:                  60W

外形尺寸:                  (786×565×245)mm

重量:                      130kg



 示值允许误差及示值重复性



标准硬度块

示值允许误差(相对H)

示值重复性误差

≤125

±3%

0.03d

125<HBW≤225

±2.5%

0.025d

>225

±2%

0.02d

H—标准块的标定硬度值          d—压痕直径的总平均值



 undefined

1.开关、电源插座、保险丝盒  2.主体  3.旋轮  4.升降螺杆  5.试台  6.压头  7.压头螺钉  8.目镜管   9.测微目镜  10.眼罩  11.上盖  12.后盖  13.打印机  14.物镜  15.左鼓轮      16.圆插座  17.右鼓轮  18.测量按钮  19.手柄

undefined

11.辅助杠杆 12.刀槽 13.刀口 14.大杠杆







数显布氏硬度计 HBS-3000:

1在使用本仪器前应仔细阅读使用说明书,详细了解仪器操作步骤及使用注意事项,避免由于使用不当而造成仪器损坏。

2仪器电源应有可靠接地和稳压装置。仪器电器元件、开关、插座安装位置严禁自行拆装,如果擅自拆装将可能出错而引发安全事故。

3本仪器试验力在加载或试验力未卸除的情况下,严禁转动压头,否则会造成仪器损坏。只能等试验力卸除后主屏幕回到操作界面时,才能转动压头。

4仪器在加卸荷过程中会发出一些轻微的响声,这是机构在作自动调整,属正常的现象。

5加力时仪器出现故障,请立即关机,退回试台,然后开机,仪器会自动调整。

6硬度计升降螺杆等活动表面,均需定期加油润滑。

7硬度计测试完毕后应关闭电源。

8硬度计应保持清洁,测试后罩上防尘罩。硬度块、球压头使用后涂上防锈油,防止生锈。

9测微目镜(9)

1)由于各人眼睛的视差,观察目镜视场内的刻线可能模糊,因此观察者换人时,应先微量转动目镜上的眼罩(10),使观察到视场内的刻线清晰。

2)测微目镜插在目镜管(8)内,要注意应插到底,不能留有间隙,否则会影响到测量的准确度。

3)目镜在每次开机后须按(图7)对零,在以后的试验中都不需要对零了。

10  HBS-3000型数显布氏硬度计共有(62.5、100、125、187.5、250、500、750、1000、1500、3000)kgf十级力。其中(62.5~250)kgf加启始力为20~30kgf,仪器自动加力,如超过30kgf仪器会发出叫声,表示操作错误,应退回重新加试验力;(500~3000)kgf时加启始力为90kgf,仪器自动加力。

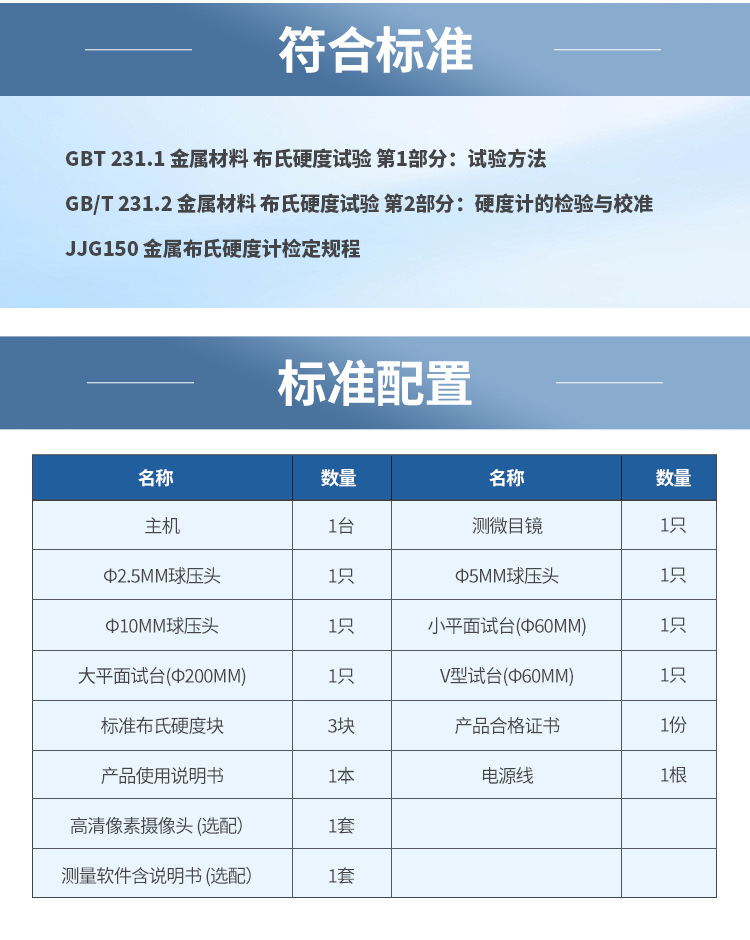

数显布氏硬度计 HBS-3000基本配置:

装箱单

序号

名称(规格)

数量

1

20×读数显微镜

1只

2

φ2.5mm球压头

1只

3

φ5mm球压头

1只

4

φ10mm球压头

1只

5

小平面试台

1只

6

大平面试台

1只

7

V型试台

1只



标准布氏硬度块



8

HBW/3000/10(150~250)

1块

9

HBW/1000/10(75~125)

1块

10

HBW/187.5/2.5(150~250)

1块

11

保险丝2A

2只

11

电源线

1根

12

打印纸

1份

13

产品合格证书

1份

14

产品使用说明书

1本













压痕平均直径d

试件Min厚度

球直径

D=1

D=2.5

D=5

D=10

0.2

0.08







0.3

0.18







0.4

0.33







0.5

0.54







0.6

0.8

0.29





0.7



0.4





0.8



0.53





0.9



0.67





1



0.83





1.1



1.02





1.2



1.23

0.58



1.3



1.46

0.69



1.4



1.72

0.8



1.5



2

0.92



1.6





1.05



1.7





1.19



1.8





1.34



1.9





1.5



2





1.67



2.2





2.04



2.4





2.46

1.17

2.6





2.92

1.38

2.8





3.43

1.6

3





4

1.84

3.2







2.1

3.4







2.38

3.6







2.68

3.8







3

4







3.34

4.2







3.7

4.4







4.08

4.6







4.48

4.8







4.91

5







5.36

5.2







5.83

5.4







6.33

5.6







6.86

5.8







7.42

6







8
